日本 KYOWA 共和 U-29~32 系列配套的 S32-7 6 芯帶屏蔽壓接端子 (M3) 是高精度應變測量與工業自動化領域的核心組件，其設計理念圍繞多通道同步、極端環境適應性及快速安裝展開。結合 KYOWA 在應變測量領域的技術積累與行業需求，該產品的核心特性體現在以下維度：

一、硬件架構與信號完整性

1. 六芯差分傳輸與屏蔽增強

橋路擴展能力：6 芯設計支持全橋 + 半橋 + 獨立通道的混合配置，可同時連接兩組全橋應變片（如 KFG-2-120-D16-11L3M3S）或三組半橋應變片，滿足多軸應力同步測量需求。配合 U-29~32 系列設備的24 位同步 AD 轉換，可實現 ±0.1% FS 的測量精度（±1000μV 信號范圍內）。

三重屏蔽系統：內層鋁箔屏蔽（覆蓋率≥85%）+ 中層鍍錫銅編織網（覆蓋率≥90%）+ 外層氟塑料鎧裝（厚度 1.5mm），可抑制 50Hz 工頻干擾（衰減≥60dB）及 100MHz 射頻干擾（衰減≥40dB）。鎧裝層采用陶瓷纖維增強材料，耐溫范圍擴展至 - 55~+200℃，適用于高溫爐、發動機艙等場景。

2. M3 壓接端子優化

機械特性：端子采用SUS316 不銹鋼材質，螺紋規格 M3（直徑 3mm），支持壓接（推薦使用 KYOWA 專用壓接工具 CRIMP-07）或焊接。壓接高度 1.5±0.1mm，接觸電阻≤0.5mΩ，可承受 8N 的軸向拉力，適合拖鏈系統或移動設備的頻繁彎曲。

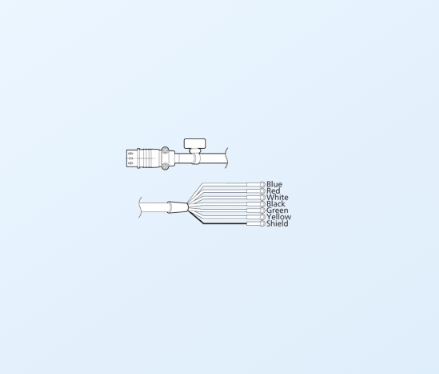

防誤接設計：接頭采用非對稱卡口（直徑 9.5mm），配合顏色編碼芯線（紅、黑、綠、白、藍、黃），避免與其他型號混淆。內置自恢復保險絲（500mA），當電流超過 2A 時自動斷開，故障排除后可自動恢復。

二、功能特性與行業適配

1. 動態測量與長距離傳輸

帶寬擴展：支持 DC~50kHz（-3dB）帶寬，配合 U-29~32 系列設備的200kHz 采樣率，可用于振動分析（如電機軸承應變監測）、沖擊測試（如汽車碰撞模擬）等高頻場景。

長距離優化：標配 5 米電纜，若需延長至 50 米，可搭配 KYOWA 專用延長線（如 N-59），信號衰減率≤0.3%/10 米。內置信號增強電路，支持核電、風電等遠距離數據采集。

2. 智能交互與兼容性

TEDS 全兼容：內置 IEEE 1451.4 標準 TEDS 芯片，可自動識別應變片參數（靈敏度、溫度系數），支持KYOWA KFG 系列 TEDS 應變片（如 KFG-2-120-C1-11N15C2-TEDS），減少人工校準時間達 70%。

總線協議支持：兼容 CANopen、Modbus RTU 等工業總線協議，可直接接入 SCADA 系統，適用于智能工廠、自動化產線的集中監控。通過適配器（如 S32-7 轉 BNC）可連接示波器、數據采集卡等第三方設備。
