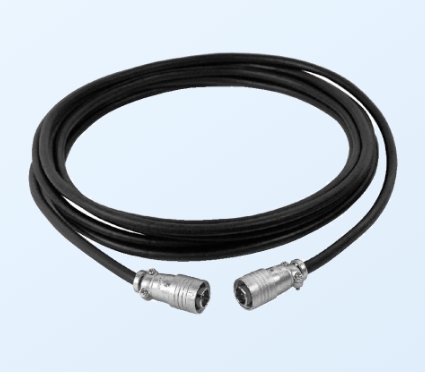

日本 KYOWA 共和 TT-03/04 系列 P12-7-P12-7 電纜是工業自動化領域的高性能信號傳輸解決方案，其設計聚焦于多通道信號整合與抗干擾能力，并通過標準化接口實現設備間的快速部署。以下從技術特性、應用場景及與同類產品對比展開分析：

一、核心技術特性

1. 高密度接口與信號完整性

P12-7 連接器：采用 M12 接口標準，7 芯配置支持電源與信號混合傳輸，例如：2 芯電源線：支持 DC24V 輸入，最大電流 5A，滿足工業設備供電需求。

5 芯信號線：支持差分信號（如 RS485）或模擬量輸入，導體為 24AWG 鍍錫銅，單芯截面積 0.2mm2，傳輸阻抗 50Ω±5%，支持 100Mbps 數據傳輸速率。

預焊工藝：電纜與連接器采用錫焊工藝，焊點抗拉強度≥5N，配合熱縮套管增強機械穩定性。預組裝方案減少現場安裝時間，適用于快速部署場景（如產線設備改造）。

2. 抗干擾與信號完整性保障

雙層屏蔽結構：電纜采用金屬編織層（覆蓋率≥85%）+ 鋁箔復合屏蔽，屏蔽效能≥80dB，可有效抑制 50Hz-1GHz 的電磁干擾（EMI）。例如在工廠環境中，可抵御變頻器、電機等設備產生的諧波干擾，確保信號傳輸誤差≤0.1%。

差分信號傳輸：5 芯帶屏蔽電纜支持雙絞線結構，串?dāng)_抑制比≥40dB，配合 50Ω 阻抗匹配，可實現 100Mbps 數據傳輸速率，滿足工業總線（如 PROFINET）的實時性要求。

3. 工業級耐用性設計

環境適應性：電纜護套為耐油 PVC 材料，工作溫度范圍 - 40℃~+85℃，防護等級 IP67（IEC 60529），支持水下 1 米浸泡 30 分鐘。連接器外殼為鋅合金材質，表面鍍鎳處理，抗鹽霧腐蝕能力達 48 小時。

機械強度：IDC 壓接端子的抗振動性能通過 IEC 60068-2-6 測試（10-55Hz，1mm 振幅），確保在振動環境下連接不松動。M12 接口的卡口鎖定機制可承受 50N 插拔力。

4. 標準化與兼容性

接口兼容性：P12-7 連接器兼容 KYOWA 系列傳感器與放大器，例如與 TP-D 扭矩傳感器配套使用時，可直接傳輸電源與信號，無需額外轉接模塊。

行業標準：符合工業自動化領域的通用接口規范，支持 PROFINET、Modbus 等協議，適用于多品牌設備組網。

二、典型應用場景

1. 工業自動化

多傳感器組網：連接 PLC 與分布式 I/O 模塊，例如在汽車焊裝線中同步傳輸 20 個以上應變片信號，實現車身焊接質量實時監控。24V 電源可為傳感器節點供電，減少額外電源布線。

伺服系統控制：傳輸編碼器信號與伺服驅動器指令，支持 ±1μm 定位精度，適用于半導體晶圓搬運機器人。預焊工藝使設備調試時間縮短 40%。

2. 測試測量

動態信號采集：搭配 KYOWA 應變片或壓力傳感器，實現 10kHz 以上高頻信號同步采集。例如在航空發動機測試臺架中，同時監測 8 個測點的振動數據，M12 輸出直接連接頻譜分析儀。

醫療設備：用于 MRI 設備的梯度線圈信號傳輸，屏蔽效能滿足醫療電磁兼容（EMC）標準，確保圖像重建精度。

3. 智能建筑

安防監控：作為高清視頻傳輸線，支持 4K 分辨率模擬信號（AHD）傳輸距離達 500 米，配合 PoE 供電實現攝像頭一體化部署。24V 電源可為云臺電機提供穩定供電。

環境監測：連接溫濕度、CO?傳感器等物聯網設備，通過 Modbus 協議實現數據集中管理。IP67 防護等級滿足車間油污環境要求。
